Box demo di visione
Configura il box demo regolando telecamera, luci e supporti laterali opzionali.
Il box demo dispone di telecamere e luci regolabili manualmente per ispezionare pezzi di forme e dimensioni diverse. Usa le regolazioni descritte qui per inquadrare l’area da controllare e adattare l’illuminazione.
Area di lavoro e dimensioni del pezzo
La backlight da 400 x 400 mm è l’area ottica di riferimento per posizionare il pezzo, non la dimensione massima del componente ispezionabile. Puoi usare anche un pezzo più grande, purché entri nel box e sia possibile chiudere completamente le porte durante il funzionamento.

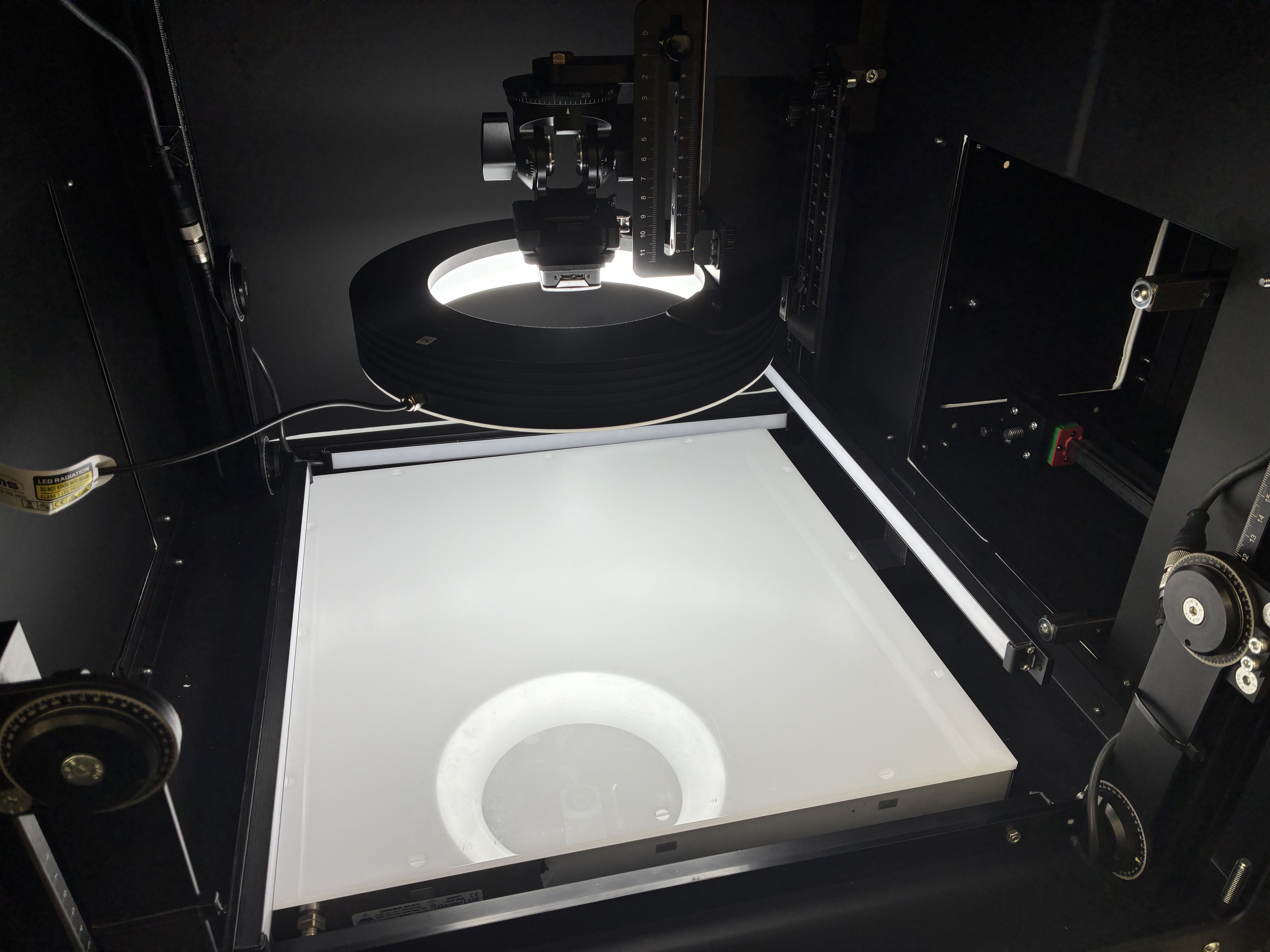

Backlight e area di lavoro interna.
Telecamera principale e ring light
La telecamera principale e la ring light sono montate su slitte lineari. Sposta il gruppo sul piano orizzontale per centrare la zona da controllare, poi regola separatamente l’altezza della luce e quella della telecamera.
| Regolazione | Corsa disponibile | Effetto |
|---|---|---|
| Gruppo, asse X | 300 mm totali (fino a 150 mm per lato rispetto al centro del box) | Sposta insieme telecamera e ring light |
| Gruppo, asse Y | 300 mm totali (fino a 150 mm per lato rispetto al centro del box) | Sposta insieme telecamera e ring light sull’altro asse orizzontale |
| Ring light, asse Z | 230 mm totali (due slitte consecutive da 115 mm) | Varia l’altezza della ring light e del gruppo telecamera montato su di essa |
| Telecamera rispetto alla ring light, asse Z | 230 mm totali (altre due slitte da 115 mm) | Varia la distanza tra telecamera e luce senza spostare la ring light |
Gruppo principale: slitta e scala graduata dell'asse X.

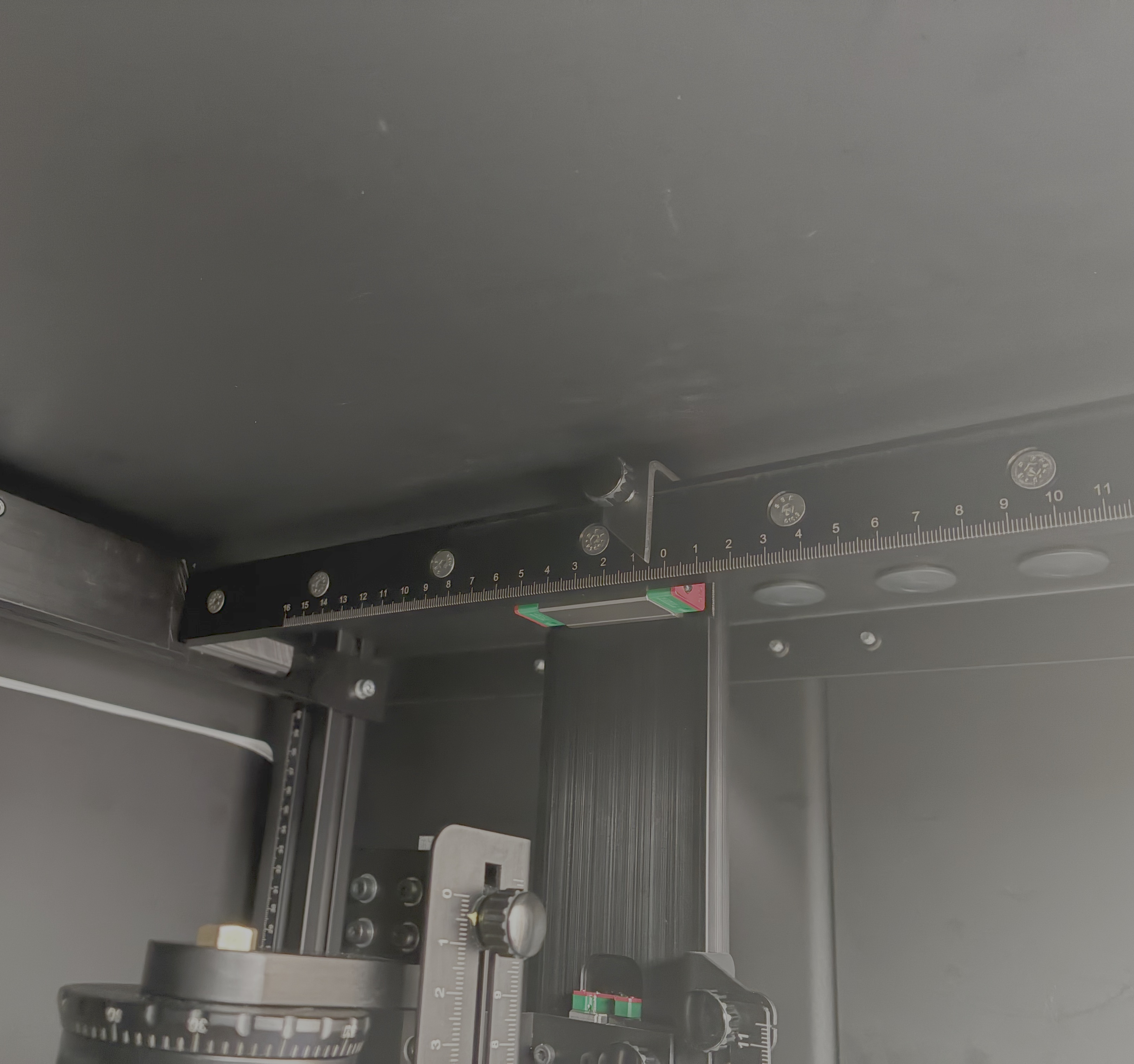

Gruppo principale: slitta e scala graduata dell'asse Y.
Le regolazioni X e Y coprono un’area di posizionamento di 300 x 300 mm centrata sul box. Le quattro slitte verticali sono disposte in cascata: due per la ring light e due per la telecamera. La loro combinazione offre alla telecamera principale una corsa complessiva sull’asse Z fino a 460 mm; non si tratta di ulteriori 460 mm da aggiungere alle corse delle slitte. Se regoli le slitte della ring light, la telecamera si sposta con la luce; se regoli quelle della telecamera, cambi la distanza relativa tra i due elementi.
Regolazioni Z separate per ring light e telecamera principale.
Per spostare una slitta lineare, allenta il suo pomello o manettino di serraggio, muovi il componente a mano e serra di nuovo una volta raggiunta la posizione desiderata. Non lasciare le slitte sbloccate dopo la regolazione.
Bar light
Ogni bar light interna può scorrere verticalmente lungo il proprio profilo di alluminio. Usa la scala graduata come riferimento per impostare l’altezza o ripetere una configurazione già utilizzata; blocca la quota con il pomello o manettino corrispondente. La relazione non specifica una corsa verticale numerica per queste luci.
Puoi anche ruotare la bielletta articolata di ciascuna luce per dirigere il fascio verso la zona da ispezionare. L’angolo viene mantenuto dall’attrito generato dalle molle: non c’è un pomello di bloccaggio angolare. Imposta prima l’altezza, poi orienta la luce per variare la direzione e l’incidenza sul pezzo.

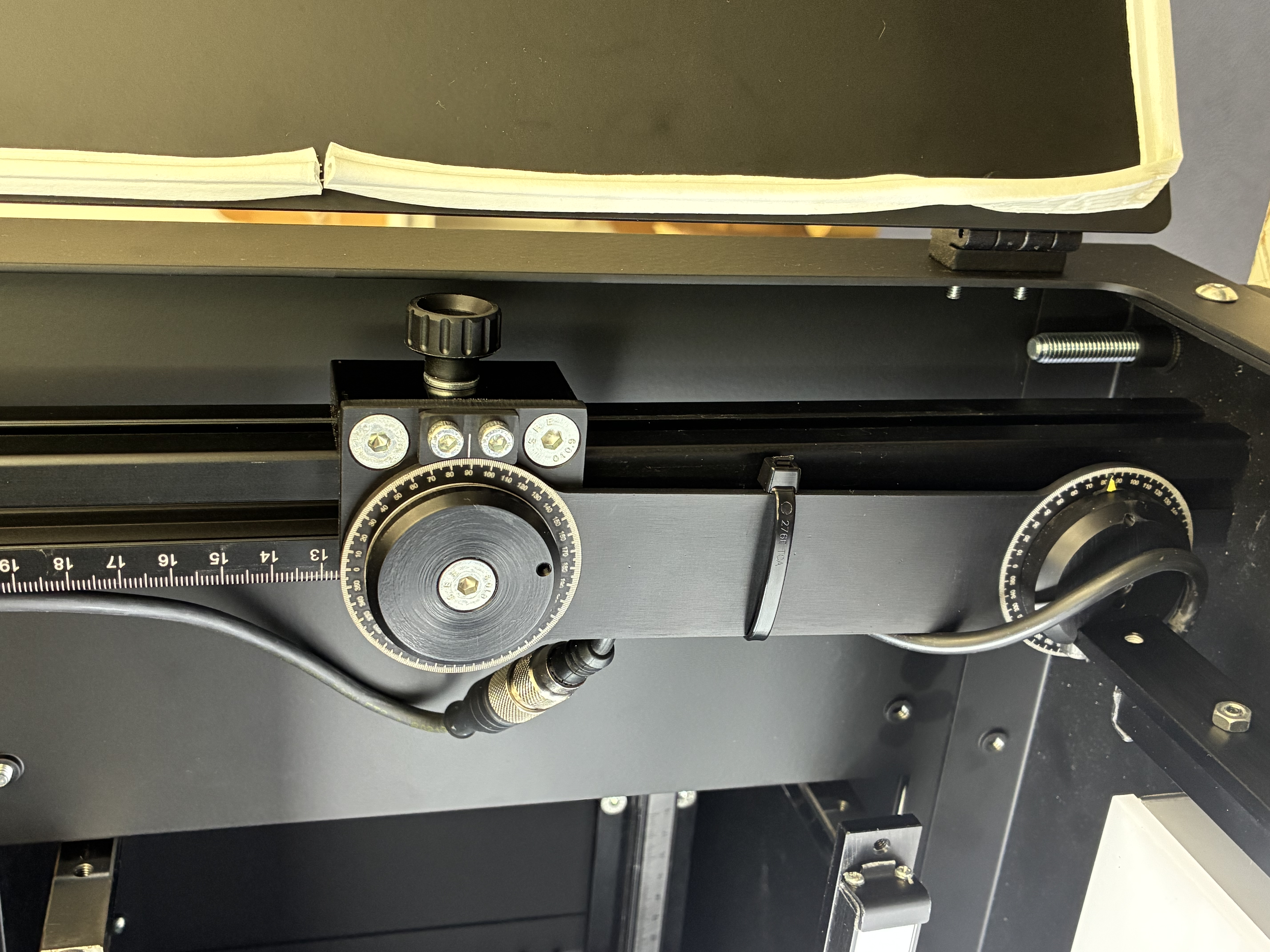

Bar light: slitta verticale, scala graduata e braccio orientabile.
Telecamere esterne opzionali
Il box può ospitare uno o due supporti per telecamere esterne, uno su ciascuna delle due pareti laterali senza le grandi porte di accesso. Le predisposizioni sono normalmente chiuse da una lamiera fissata con quattro viti. Per installare un supporto opzionale, rimuovi le viti e la lamiera, poi fissa l’assieme alla struttura con le sue quattro squadrette di ancoraggio laterali. Usa l’accessorio previsto per questo box.
Ogni supporto permette di regolare in modo indipendente la posizione della telecamera sugli assi X, Y e Z e di orientarne il supporto mobile. Puoi quindi spostare la telecamera e puntare l’asse ottico sulla zona del pezzo da controllare. Con due supporti, le telecamere si trovano su lati opposti, una di fronte all’altra. La relazione non indica corse numeriche per le regolazioni dei supporti opzionali.

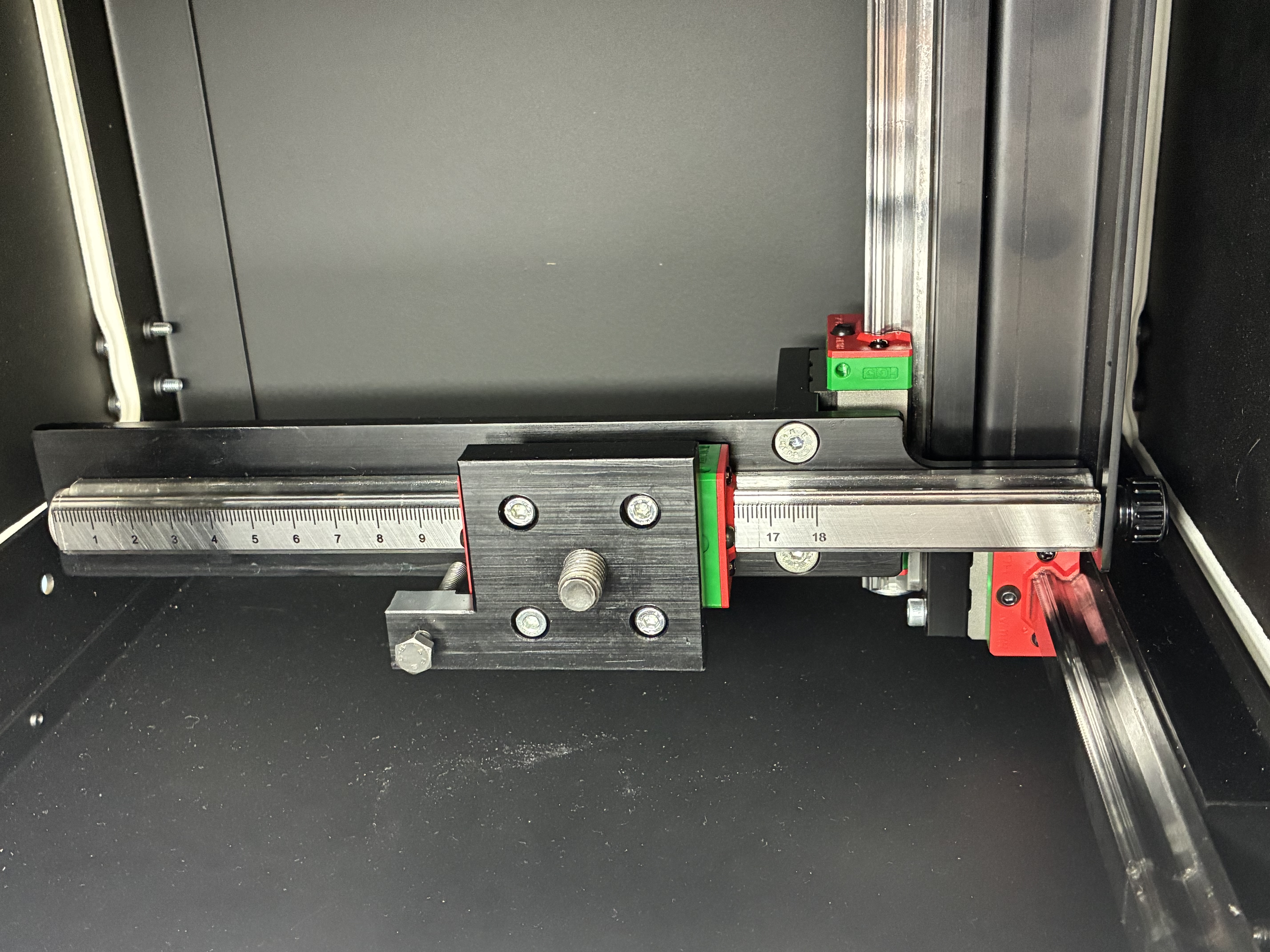

Predisposizione laterale per il supporto di una telecamera esterna opzionale.
Riepilogo delle regolazioni
| Componente | Movimento | Bloccaggio o mantenimento della posizione |
|---|---|---|
| Telecamera principale e ring light | X e Y, 300 mm per asse | Pomello o manettino di serraggio |
| Ring light | Z, due stadi da 115 mm (230 mm totali) | Pomello o manettino di serraggio |
| Telecamera rispetto alla ring light | Z, due stadi da 115 mm (230 mm totali) | Pomello o manettino di serraggio |
| Telecamera principale | Escursione Z combinata, fino a 460 mm | Pomelli o manettini sulle quattro slitte |
| Bar light | Traslazione verticale con scala graduata | Pomello o manettino di serraggio |
| Biellette delle bar light | Orientamento angolare continuo | Attrito generato dalle molle |
| Telecamere esterne opzionali | X, Y, Z e orientamento | Regolazioni manuali e supporto orientabile |
Preparare un’ispezione
- Posiziona il pezzo sulla backlight e verifica che le porte possano chiudersi completamente.
- Usa le slitte X e Y per portare telecamera principale e ring light sulla zona di interesse. Regola altezza e distanza tra telecamera e luce con le slitte Z, poi blocca ogni slitta.
- Imposta l’altezza delle bar light facendo riferimento alla scala graduata, blocca la regolazione verticale e orienta le biellette verso l’area da controllare.
- Se presenti, posiziona e orienta le telecamere esterne per ottenere altre viste laterali.
- Chiudi le porte. Controlla l’immagine live nel modulo Telecamera su BIION-D Edge, modifica inquadratura e illuminazione se necessario, poi esegui la pipeline. Verifica l’assenza di riflessi, ombre e dettagli mancanti prima di ripetere l’ispezione con questa configurazione.
