Timeline
Visualizza i risultati delle esecuzioni delle pipeline su un grafico timeline interattivo.

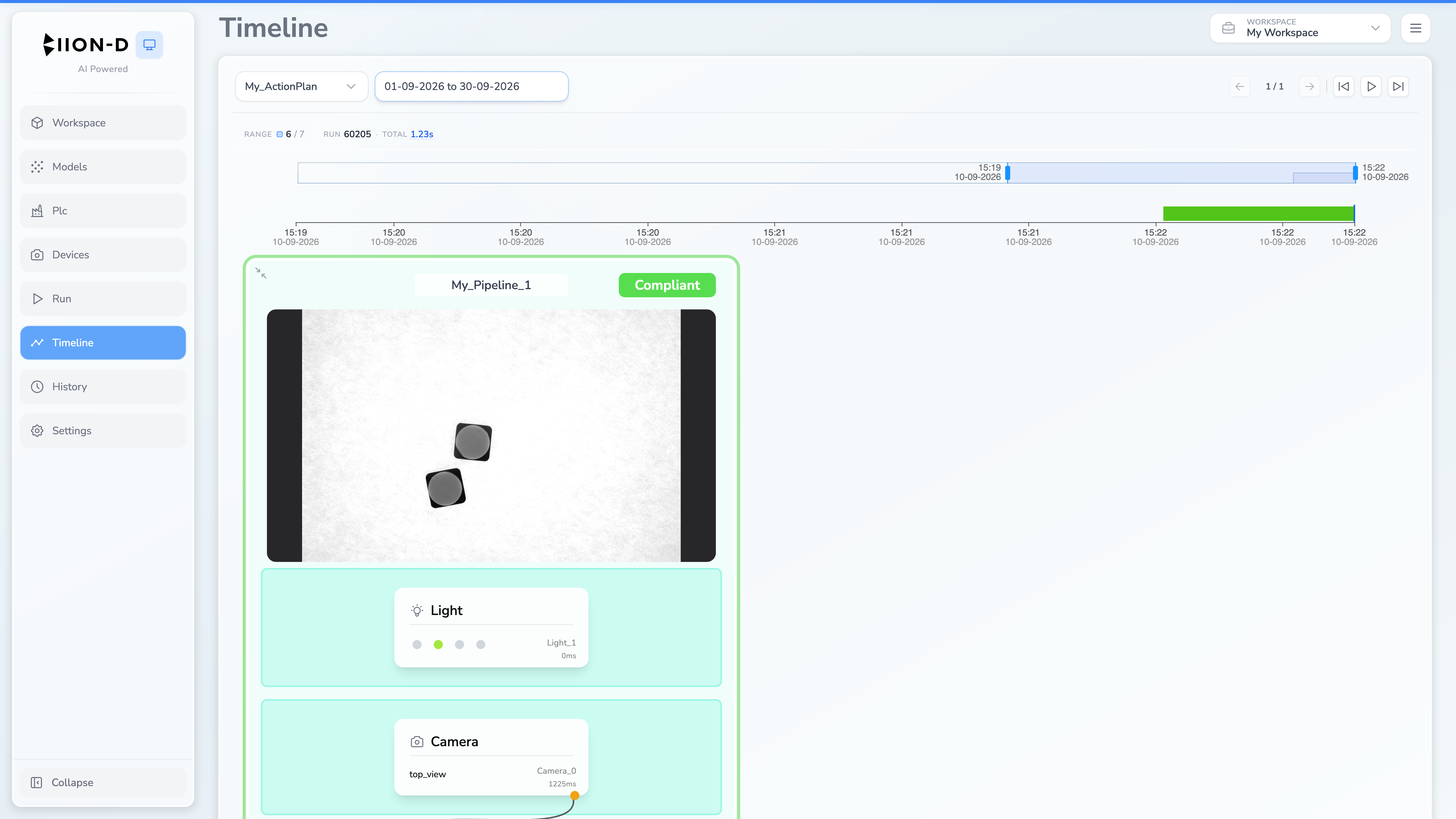

La pagina Timeline offre una rappresentazione visiva basata sul tempo dei risultati delle esecuzioni delle pipeline. Utilizza un grafico interattivo per mostrare i dati di ispezione su intervalli configurabili.
Controlli

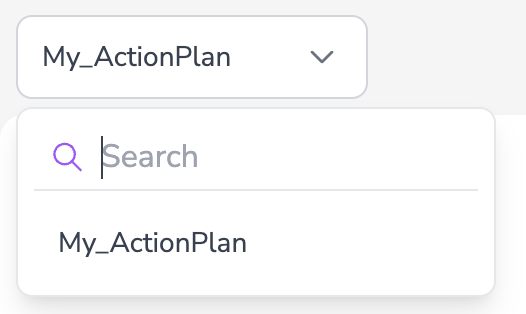

Selettore Action Plan
Usa il menu a tendina in alto a sinistra per selezionare i risultati dell’Action Plan da visualizzare. Per impostazione predefinita viene preselezionato l’Action Plan attivo.

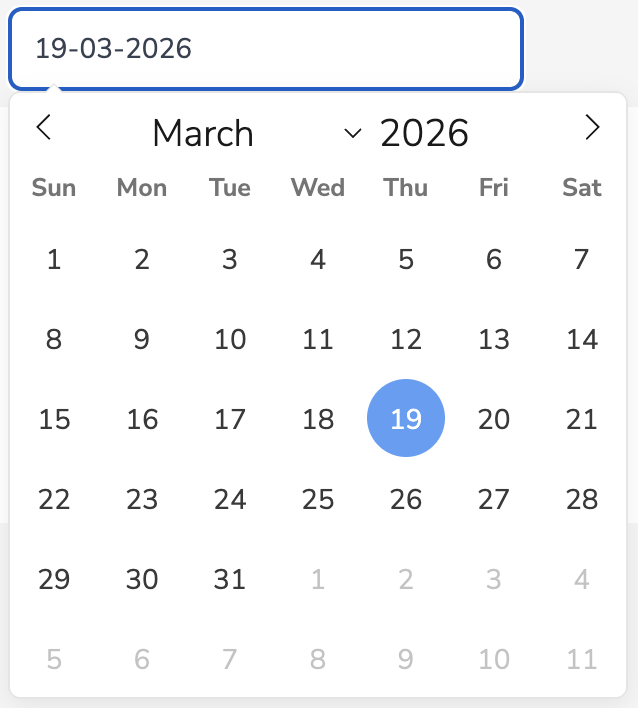

Selettore intervallo date
Seleziona l’input dell’intervallo date per aprire il calendario. Scegli una data iniziale e una finale per definire la finestra temporale della Timeline.
Seleziona sia una data iniziale sia una data finale per ottenere una query delimitata in modo affidabile.

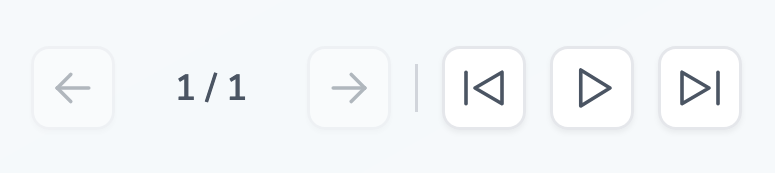

Controlli di navigazione
Sul lato destro della barra dei controlli sono disponibili i pulsanti di navigazione:
| Pulsante | Descrizione |
|---|---|
| ← / → (frecce di offset) | Carica una pagina di risultati precedente o successiva. |
| ⏮ Precedente | Seleziona il risultato precedente. |
| ▶ Play / Pause | Avanza automaticamente tra i singoli risultati. |
| ⏭ Successivo | Seleziona il risultato successivo. |
Grafico Timeline
L’area principale mostra un grafico interattivo basato su ECharts. Il grafico rappresenta i dati delle esecuzioni come segmenti raggruppati nel tempo e consente di:
- Vedere quando si sono verificate le esecuzioni.
- Distinguere gli stati di conformità tramite il colore.
- Eseguire lo zoom o trascinare il cursore fino a un risultato specifico.
- Consultare gli identificativi dell’esecuzione, la durata e i tempi delle operazioni.

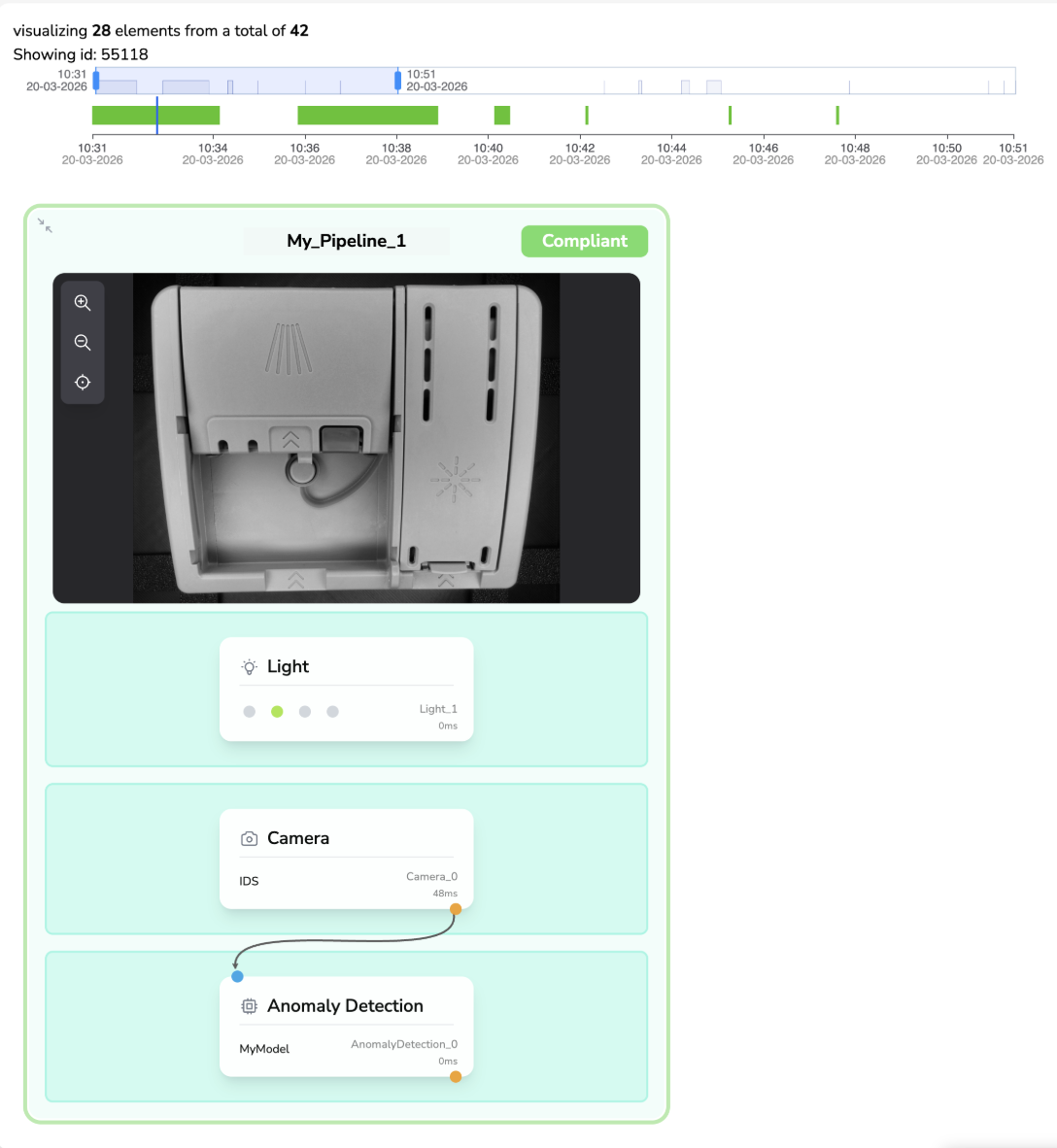

Vista dell’Action Plan
Sotto il grafico, l’esecuzione selezionata viene mostrata come Action Plan in sola lettura, con i risultati salvati dei relativi moduli.
